Custom Patch Panel Factory

Produktová řada

Kategorie produktu

OEM Patch Panel Manufacturer

Zpětná vazba ke zprávě
O nás
Ningbo Betterbell Telecommunication Equipment Co., Ltd.
Ningbo Betterbell Telecommunication Equipment Co., Ltd. (BTBL), founded in 2002 and located in Ningbo, China, enjoys convenient transportation, with close proximity to Ningbo and Shanghai seaports as well as major airports. We OEM Patch Panel Manufacturer and Custom Patch Panel Factory, specialize in the R&D and manufacturing of structured cabling products, with core offerings including Toolless Plugs, Keystone Jacks, and Patch Panels, widely applied in data centers, office networks, and industrial communications. BTBL holds independent intellectual property rights and import/export licenses, and is committed to delivering high-quality, high-performance connectivity solutions to customers worldwide.
čestný certifikát
  • ISO9001
  • EDG2411080148E001-CEEMC
  • EDG2411080148E001-CEEMC 1
  • EDG2411080148E002-CEEMC
  • EDG2411080148E002-CEEMC 1
  • REACH Keystone Jack & Face plate
  • PANEL REACH
  • ROHS Keystone Jack & Face deska
  • PATCH PANEL ROHS
  • UL

Doporučené produkty

ZOBRAZIT Více
Novinky
  • Jak vybrat spolehlivý konektor Keystone Jack a továrnu na propojovací panely

    Spolehlivá továrna na komponenty strukturované kabeláže může být potvrzena třemi způsoby: vyrábí celou produktovou řadu ve vlastní režii, od beznástrojových zástrček a keystone konektorů až po propojovací panely a čelní desky, je držitelem uznávaných certifikací, jako jsou UL, CE, RoHS a ISO9001, a může prokázat sledov...

    Read More
  • Jaké jsou výhody používání beznástrojových konektorů RJ45 v datových centrech?

    Beznástrojové konektory RJ45 zkracují dobu instalace až o 70 procent ve srovnání s krimpovanými zástrčkami, odstraňují potřebu speciálních krimpovacích nástrojů a snižují riziko selhání zakončení v hustých serverových stojanech. U datových center provozujících tisíce poklesů na halu se to přímo promítá do kratších plánů na...

    Read More
  • Jak zajistit, aby lícní desky lícovaly se stěnou?

    Přímá odpověď Čelní deska je v jedné rovině se stěnou, když jsou tři věci zarovnány: panel odpovídá standardu montážní krabice (typ 86, 120 nebo 80), krabice je zapuštěna nebo namontována na povrch ve správné hloubce a čtyři rohové šrouby jsou utaženy rovnoměrně, nikoli nejprve v jednom rohu. Většina mezer pochází z ...

    Read More
Patch Panel Industry Knowledge

Jak se vyhnout ztrátě optického vlákna způsobené Patch Panel Šňůry?

V prostředích sítí s vysokou hustotou má kvalita optických spojení přímý dopad na efektivitu přenosu dat. Zabránění ztrátě optických vláken způsobené kabely propojovacích panelů je zásadní pro zajištění vysokorychlostního provozu sítě.

1. Vyberte Beznástrojové příslušenství pro optické vlákno

Tradiční připojení optických vláken vyžadují šroubováky pro zajištění vlákna, což může snadno vést k nadměrnému utažení nebo uvolnění, což může způsobit poškození jádra optického vlákna.

Řešení BTBL: Ningbo Betterbell Telecommunication Equipment Co., Ltd. se specializuje na výzkum a vývoj beznástrojové technologie. Jejich design propojovacího panelu eliminuje potřebu šroubováků pomocí flexibilních svorek pro snadné upevnění vlákna.

Výhody: Tato konstrukce nejen zlepšuje účinnost vkládání (přibližně 3 sekundy na vložení/vyjmutí), ale také zabraňuje poškrábání nebo poškození ohybem na koncové ploše vlákna způsobené nesprávným provozem, čímž se výrazně snižuje ztráta vložení vlákna.

2. Přesné vyrovnání jádra vlákna

Ztráta spojení optických vláken do značné míry závisí na přesném vyrovnání jádra vlákna.

BTBL Design: Využívá vysoce přesnou technologii vyrovnání jádra vlákna, aby bylo zajištěno rychlé a přesné vyrovnání vlákna během vkládání.

Vyhněte se chybnému vkládání: Konstrukce bez použití nástrojů obvykle zahrnuje strukturu zabraňující chybnému vkládání, která zajišťuje, že různé typy vláken (jako SC, LC, ST) nebudou nesprávně vloženy, čímž se zabrání vysokým ztrátám v důsledku nesprávného připojení.

3. Řízení poloměru ohybu vlákna

Nadměrné ohýbání je jednou z hlavních příčin ztráty vlákna.

Vysoce výkonné materiály: Patch panely BTBL jsou vyrobeny z PC materiálu s nízkou teplotou tání, který nabízí vynikající odolnost proti ohybu.

Přísná kontrola: Konstrukce produktu přísně kontroluje minimální poloměr ohybu vlákna, aby se zabránilo stlačení nebo nadměrnému ohybu, čímž se zabrání ztrátě mikroohybu.

4. Vyhněte se křížení propojovacích kabelů

U propojovacích panelů s vysokou hustotou mohou příliš dlouhé nebo zamotané propojovací kabely vést k zeslabení optického signálu.

Optimalizované rozvržení: BTBL poskytuje jasný systém označování a úhledné řešení správy propojovacích kabelů. Doporučuje se používat propojovací kabely vhodné délky, aby se předešlo zbytečnému zamotávání.

Vysoce kvalitní materiály: Vnitřek propojovacího panelu používá vysoce elastickou gumu pro snížení ztrát optických vláken způsobených nerovnoměrným namáháním.

Klíčová opatření Specifické postupy
Čisté čelní plochy a přesné zarovnání Před vložením nebo odstraněním propojek použijte kanystr se stlačeným vzduchem nebo čisticí pero na vlákna k odstranění prachu z koncových ploch a ujistěte se, že je rozhraní čisté. Při zarovnávání zasuňte vlákno svisle a potvrďte zvuk „cvaknutí“, abyste se ujistili, že západka zapadla, a vyhněte se tak diagonálnímu vkládání, které by mohlo způsobit fyzické poškození a zvýšit ztrátu vložení.
Vyhněte se nadměrnému ohýbání Přísně kontrolujte poloměr ohybu propojky, obvykle ne menší než 40 mm. Nadměrné ohýbání může způsobit ztrátu mikroohybu a vážné případy mohou zcela zablokovat optický signál.
Použijte beznástrojová připojení BTBL doporučuje používat beznástrojové (Toolless) patch panely a propojky. Beznástrojová konstrukce fixuje vlákno pomocí elastické západky bez potřeby šroubováků, čímž se snižuje riziko poškození konce vlákna a nestabilita způsobená přílišným utažením nebo uvolněním.

Jaký je rozdíl mezi propojovacím panelem a ODF?

Ve strukturovaných kabelážních systémech se sice pro připojení optických vláken používají propojovací panely i ODF (Optical Distribution Frames), ale výrazně se liší ve svém funkčním umístění a aplikačních scénářích.

1. Funkční umístění: distribuce vs. agregace

Patch Panel: Používá se především pro distribuci signálů z optických vláken. Nachází se v distribuční nebo přístupové vrstvě místnosti s vybavením a dále distribuuje signály z optických vláken agregované z ODF na různé servery, přepínače nebo koncová zařízení.

ODF (Optický distribuční rám): Primárně se používá pro agregaci signálů z optických vláken. Obvykle se nachází v páteřní vrstvě místnosti s vybavením a odpovídá za agregaci svazků optických vláken z různých pater nebo oblastí, jejich organizování a shrnutí před jejich distribucí do další úrovně propojovacích panelů.

2. Typ koncovky: Adaptér vs. zakončení

Patch Panel: Obvykle je vybaven propojovacími kabely pro rychlý přenos signálu z optických vláken. Jeho čelní design upřednostňuje snadné vkládání a vyjímání a umožňuje časté výměny.

ODF: Obvykle vybavený adaptéry pro zakončení vedení z optických vláken. Design ODF upřednostňuje stabilitu optických vláken a snižuje mikroohybové ztráty při dlouhodobém používání.

3. Konstrukční vlastnosti: Modulární vs. rám

Patch Panel: Vysoce modulární, běžně nabízí vysokorychlostní moduly 10G, 40G a 80G, podporuje vkládání bez použití nástrojů a výměnu za provozu pro rychlé upgrady.

ODF: Typicky montované do racku nebo na stěnu, s důrazem na řízení poloměru ohybu optických vláken, s vyhrazenými kolejnicemi a kabelovými přihrádkami pro správu optických vláken.

4. Použitelné scénáře: Místní připojení vs. Páteřní připojení

Patch Panel: Vhodné pro připojení v rámci skříní datového centra (horizontální kabeláž).

ODF: Vhodné pro vertikální propojení kabelů mezi serverovými místnostmi nebo podlahami.

Dimenze Patch Panel ODF (Optical Distribution Frame)
Funkční polohování Primárně se používá pro připojení a správu optických kabelů, sloužící jako uzel pro vertikální nebo horizontální kabeláž, obvykle přímo připojený k serverům a přepínačům. Nejenže propojuje a spravuje, ale také chrání vlákna vláken a koncová vlákna s funkcemi, jako je patchování vláken, distribuce a organizace kabelů, obvykle používané ve složitějších prostředích serverových místností.
Konstrukční návrh Relativně jednoduchá struktura, skládající se hlavně z těla patch panelu a vláknových adaptérů. Složitější struktura, kromě propojovacích panelů a adaptérů, obvykle integruje přihrádky na spojování vláken, zařízení pro fixaci vláken, oblasti pro ukládání vláken a další moduly.
Použitelné scénáře Vhodné pro místní sítě, interní připojení v rámci datových center a správu vláken pro malé až středně velké projekty. Vhodné pro dálkovou komunikaci, rozsáhlé sítě a scénáře vyžadující správu vláken s vysokou hustotou, jako je kabeláž základní vrstvy ve velkých datových centrech.

Jak nainstalovat patch panel?

Správná instalace je zásadní pro zajištění výkonu propojovacího panelu. BTBL (Ningbo Betterbell), přední výrobce propojovacích panelů, poskytuje zákazníkům řadu profesionálních instalačních řešení.

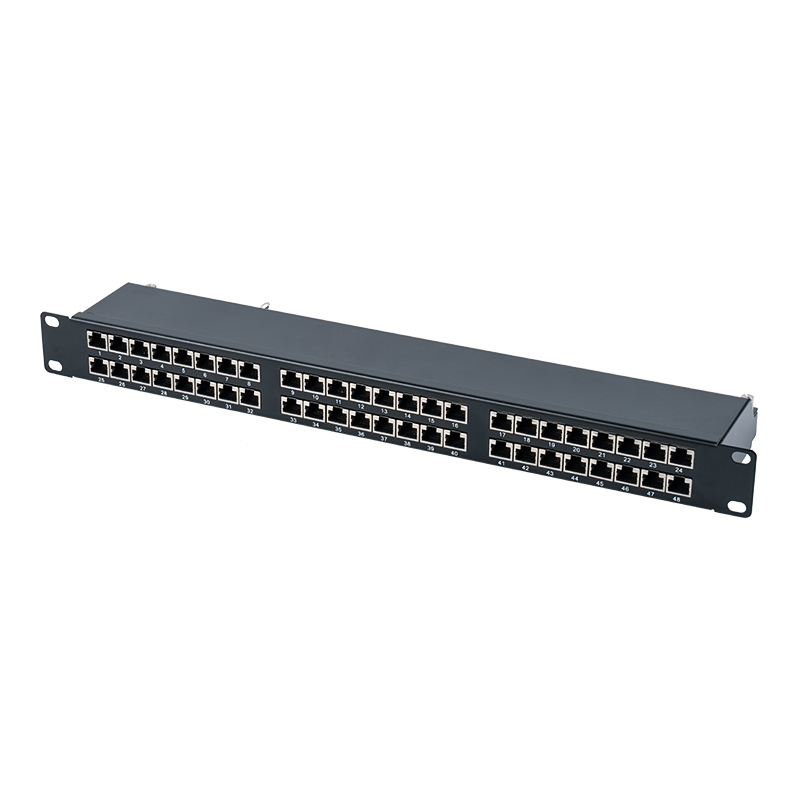

1. Rack Mount

Toto je nejběžnější způsob instalace vhodný pro datová centra a serverovny.

Standardizovaná velikost: Patch panely BTBL odpovídají standardu 19palcového racku a jsou dostupné ve výškách 1U, 2U a 4U.

Způsob upevnění: Patch panel má na zadní straně předvrtané otvory pro šrouby; uživatelé jej jednoduše potřebují pomocí šroubováku připevnit k boční stěně serverového stojanu.

Výhody: Tento způsob instalace usnadňuje centralizovanou správu propojovacích kabelů z optických vláken a zlepšuje odvod tepla.

2. Držák na stěnu

Vhodné pro scénáře s omezeným prostorem nebo tam, kde je vyžadována přímá správa optických vláken na stěnu.

Pohodlí: Patch panely BTBL mají lehký design a jsou vybaveny otvory pro montáž na stěnu nebo vyhrazenými držáky. Uživatelé je jednoduše potřebují připevnit ke zdi pomocí rozpěrných šroubů.

Využití prostoru: Nástěnná instalace šetří podlahovou plochu a běžně se používá v blízkosti vchodů do serveroven nebo malých serverových stojanů.

3. Instalace bez nářadí

Tento inovativní způsob instalace zlepšuje efektivitu instalace.

Rychlé zamykání: Beznástrojové patch panely BTBL mají flexibilní zaklapávací strukturu. Uživatelé mohou připevnit moduly optických vláken k propojovacímu panelu jednoduše stisknutím západek, aniž by k tomu potřebovali šroubovák.

Rychlá výměna: Při výměně nebo modernizaci modulů s optickými vlákny konstrukce bez použití nářadí výrazně zkracuje dobu údržby a zabraňuje chybné obsluze způsobené použitím šroubováku.

4. Bezpečnostní opatření

Zkontrolujte specifikace: Před instalací ověřte typ zásuvky propojovacího panelu (např. LC, SC, ST) a množství, abyste se ujistili, že odpovídá skutečným potřebám serverové místnosti.

Ponechte prostor: Během instalace ponechte kabelům dostatečný poloměr ohybu, abyste zabránili stlačení kabelů z optických vláken.

Ochranná opatření: U optických distribučních rámů (ODF) zajistěte, aby byly instalovány v prostředí odolném proti prachu a vlhkosti, aby se zabránilo kontaminaci koncových ploch vláken.

Způsob instalace Použitelné scénáře and Features
Instalace do racku Toto je nejběžnější metoda. Patch panely mají standardní velikost 19 palců (např. výška 1U, 2U) a instalují se přímo do standardních stojanů. Instalace zahrnuje použití šroubů k upevnění panelu k předvrtaným otvorům na boční stěně racku.
Montáž na stěnu Vhodné pro scénáře s omezeným prostorem nebo tam, kde je třeba spravovat pouze několik portů. Tento typ panelu má montážní otvory na zadní straně a lze jej připevnit přímo na stěnu, což šetří místo uvnitř rozvaděče.
Modulární instalace bez nářadí Zaměřeno na scénáře údržby s vysokou hustotou a vysokou frekvencí (jako jsou datová centra). Přijímá beznástrojový design. Díky konstrukci západky lze instalaci a demontáž provést rychle bez šroubováku, což výrazně zlepšuje efektivitu údržby a snižuje riziko fyzického poškození.

Často kladené otázky (FAQ)

Q1: Jak funguje Patch Panel?

Odpověď: Když je síťový kabel (ze zásuvky ve zdi) nalisován na svorky na zadní straně panelu, přední konektory lze připojit k síťovému přepínači pomocí propojovacích kabelů, čímž se dosáhne připojení fyzické vrstvy.

Q2: Jakou roli hraje propojovací panel v kabeláži z optických vláken?

Odpověď: V systému optických kabelů se pro správu propojovacích kabelů používá propojovací panel. Umožňuje flexibilní připojení a přepínání optických linek mezi různými zařízeními (jako jsou optické distribuční rámy a optické přepínače).

Otázka 3: Proč používat modul "Keystone" na propojovacím panelu?

Odpověď: Použití modulu Keystone standardizuje kabeláž panelu, usnadňuje rychlé připojení a odpojení a údržbu. To je zásadní pro scénáře vyžadující častou výměnu nebo testování síťových portů.

Q4: Nabízí Ningbo Betterbell vlastní služby propojovacího panelu?

Odpověď: Jako profesionální výrobce komunikačních zařízení nabízí Ningbo Betterbell OEM nebo vlastní služby, které jsou schopny navrhnout podle specifických potřeb zákazníka (jako je velikost panelu a typ portu).
